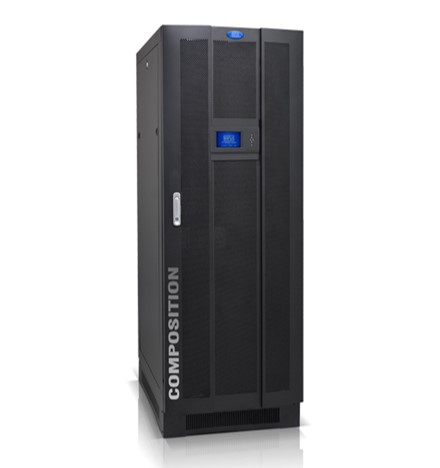

No-Break
Composition Modular

20 a 500 kVA - Trifásico

Toda a linha de No-Breaks Composition conta com a tecnologia DSP. Característica que proporciona alta performance e confiabilidade, tornando-os ideais para aplicações de missão e crítica. Ou seja, protegem as aplicações nas quais a continuidade da operação é de fundamental importância. Projetados com o uso intenso dos recursos da tecnologia DSP, os No-Breaks Composition agregam novos e avançados recursos que estabelecem um novo conceito em desenvolvimento, no qual o firmware dos equipamentos pode ser atualizado acrescentando novas funções em unidades já instaladas.

Características Principais

  • Topologia Online de Dupla conversão
  • Tecnologia Avançada DSP (Digital Signal Processor)
  • Controle Digital
  • Design Modular

Rack 100 kVA – 05 módulos 380V
Rack 200 kVA – 10 módulos 380V
Rack 500 kVA – 10 módulos 380V
Rack 100 kVA – 05 módulos 220V
Rack 160 kVA – 08 módulos 220V
Rack 260 kVA – 13 módulos 220V

  • Dimensões Reduzidas
  • Bypass individual por módulo
  • Display LCD Central Touch Screen
  • Tecnologia Dupla Conversão e Operação em Alta Frequência

Detalhes Construtivos

Módulo No-Break 380/415V
ModeloPotência (kVA)Dimensões (mm)
lar x alt x prof
Peso (Kg)
20.00020,0440 x 134 x 59022
30000
30,0510 x 178 x 70033
5000050,0510 x 178 x 70045
Para mais informações, consulte-nos.
Gabinete para Módulo 20kVA - 380/415V
ModeloPotência (kVA)Dimensões (mm)
lar x alt x prof
Peso (sem baterias) Kg
6000060,0600 x 1100 x 900105
120.000120,0600 x 1100 x 900150
200.000200,02000 x 2000 x1050180
Para mais informações, consulte-nos.
Gabinete para Módulo 30kVA - 380/415V
ModeloPotência (kVA)Dimensões (mm)
lar x alt x prof
Peso (sem baterias) Kg
180.000180,0600 x 600 x 1100178
300.000300,0600 x 2000 x 1100242
600.000600,02000 x 2000 x 1050660
Para mais informações, consulte-nos.
Gabinete para Módulo 50kVA - 380/415V
ModeloPotência (kVA)Dimensões (mm)
larg x alt x prof
Peso (Kg)
100.00100,0600 x 1150 x 980120
200.00200,0650 x 1600 x 960170
300.00300,0650 x 2000 x 1095220
500.00500,01300 x 2000 x 1100450
Para mais informações, consulte-nos.
Módulo No-Break 200/220V
ModeloPotência (kVA)Dimensões (mm)
lar x alt x prof
Peso (Kg)
20.000
20,0460 x 134 x 79034
30.00030,0510 x 178 x 70045
Para mais informações, consulte-nos.
Gabinete para Módulo 20kVA - 200/2205V
ModeloPotência (kVA)Dimensões (mm)
lar x alt x prof
Peso (Kg)
120.000120,0600 x 1600 x 1100165
200.000200,0600 x 2000 x 1100220
400.000400,02000 x 2000 x 1050660
Para mais informações, consulte-nos.
Gabinete para Módulo 30kVA - 200/2205V
ModeloPotência (kVA)Dimensões (mm)
lar x alt x prof
Peso (Kg)
60.00060,0600 x 1150 x 980210
120.000120,0600 x 1600 x 960350
180.000180,0650 x 2000 x 970490
300.000300,01300 x 2000 x 1100900
Para mais informações, consulte-nos.

Especificações Técnicas

Clique no link abaixo para visualizar as especificações técnicas.

Especificacoes Tecnicas No Break Composition
